Моноблок РАД-120S без модуля охлаждения

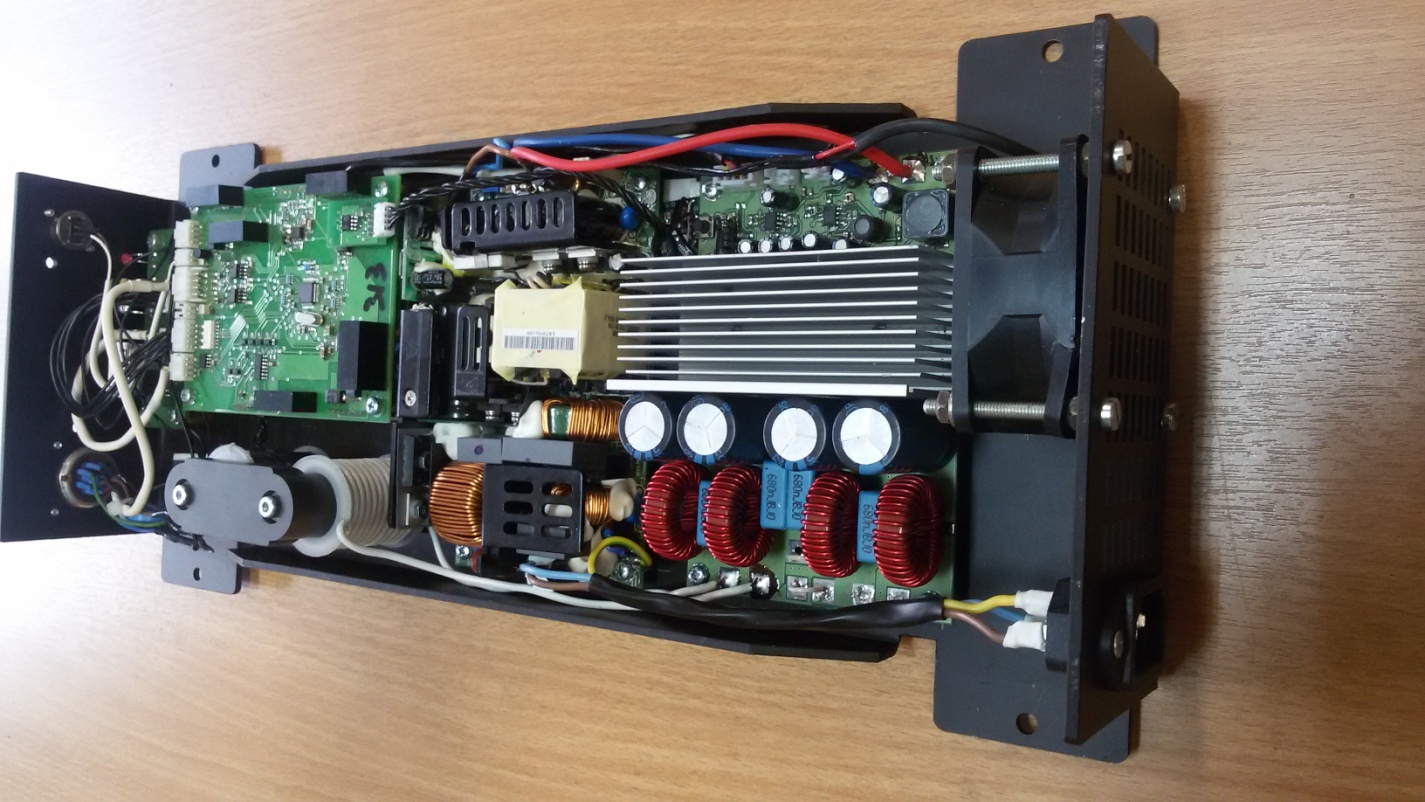

Внутренняя конструкция блока генераторов РАД-120S

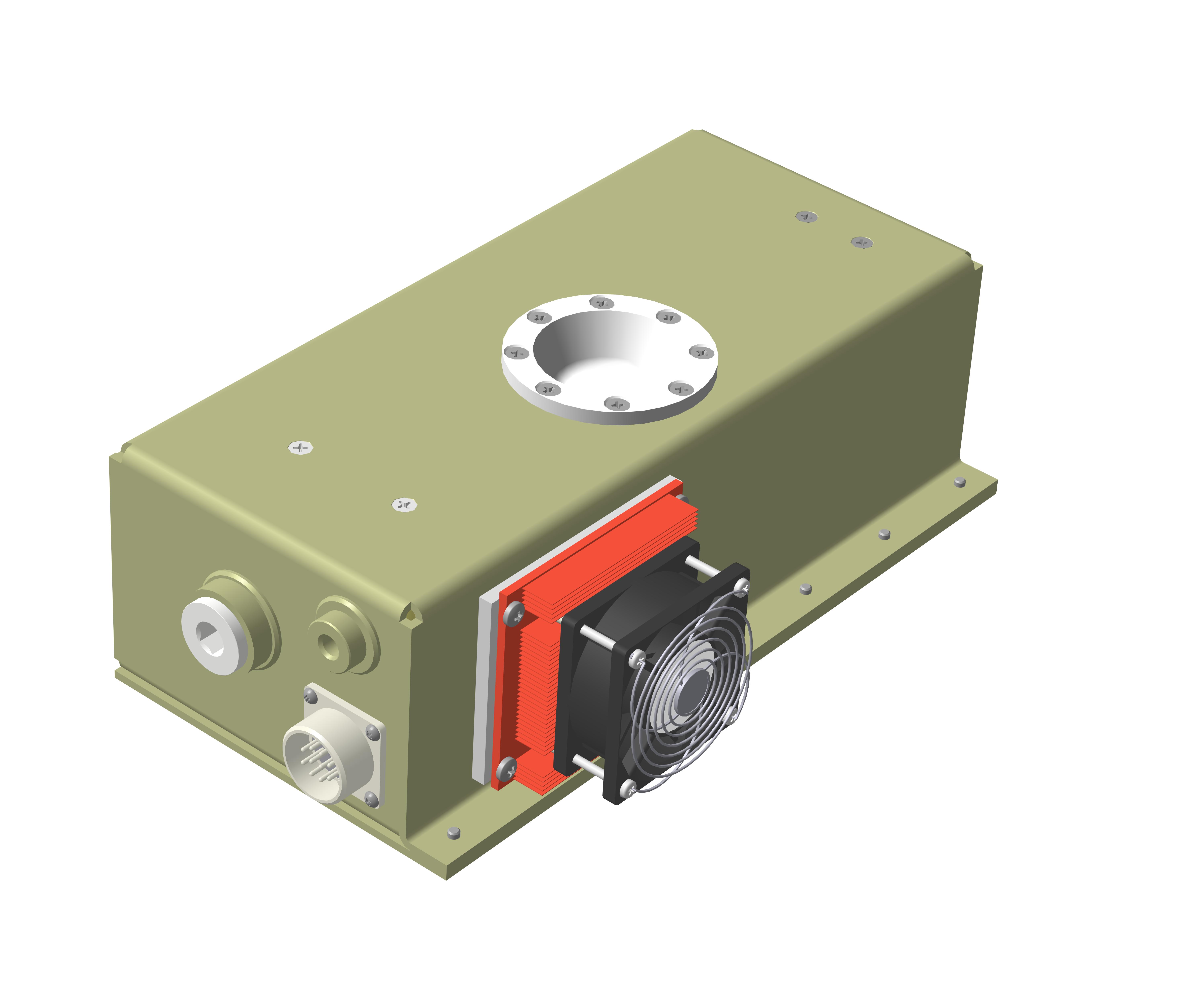

Моноблок РАД-120S с модулем охлаждения

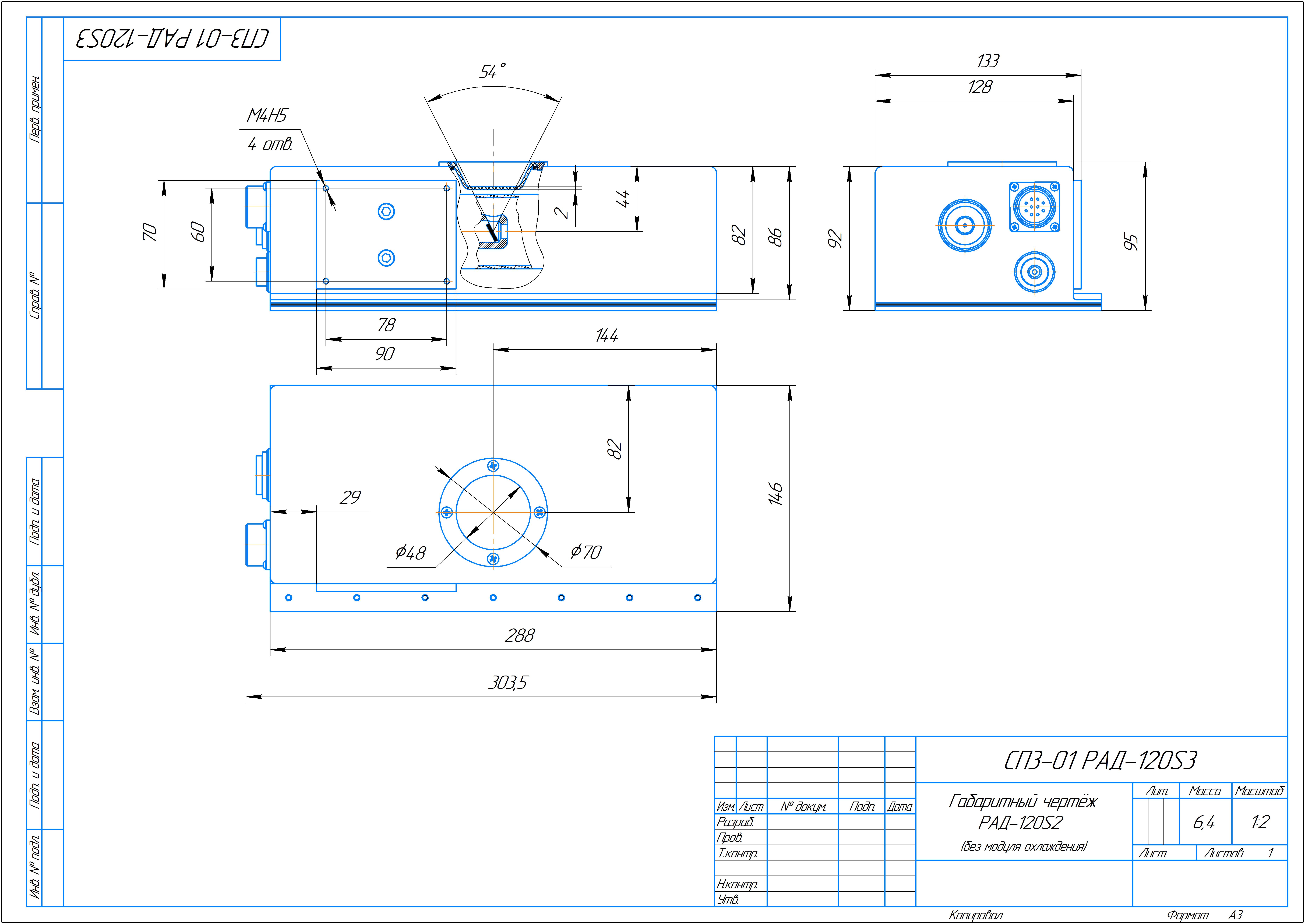

Габаритный чертёж моноблока РАД-120S
|
Технические характеристики:
Тип конструкции прибора: двухмодульный
I) Излучатель + низковольтный кабель
II) Блок генераторов
| Тип преобразователя: | инверторный, высокочастотный |
| Рентгеновская трубка | с выходом конической формы
|
| Анодный фокус | 0,7x0,7 мм |
| Материал мишени | W |
| Геометрия выходных пучка | веерная |
| Угол раствора рентгеновского пучка | min 52° |
| Диапазон ускоряющего напряжения | 20 – 120 кВ |
| Дискретность регулировки ускоряющего напряжения | 0,1 кВ |
| Диапазон регулировки анодного тока | 0,1 - 1,0 мА |
| Дискретность регулировки анодного тока | 0,05 мА |
| Максимальная мощность | 120 Вт |
| Стабильность ускоряющего напряжения | не хуже 1% |
| Пульсации (при I анодный = 1мА) не более | 0,25% |
| Амплитуда пульсации мощности выходной дозы | не более 0,9% |
| Скорость выхода на заданный режим | не дольше 0,3 с |
| Собственная фильтрация выхода | 0,8мм Be + 1,5мм SiO2 (стекло) + 7мм (трансформаторное масло) + 2мм (полиацеталь) |
| Диапазон рабочей температуры окр. среды | от +5 до +50 ° С |
| Охлаждение при Т внешней среды до +25°С | воздушное, пассивное; |
| Охлаждение при Т внешней среды более +25°С (или при выходной мощности свыше 30Вт) | воздушное, принудительное |
| Диапазон влажности окр. среды | до 98% (относительной) |
| Питание ИРИ | однофазная сеть 50 – 60 Гц 220 В ± 20% |
| Габариты излучателя | 95x146x288мм |
| Габариты блока генераторов | 420x180x70мм |
| Масса излучателя | не более 6,4 кг |
| Масса блока генераторов | 3,5 кг |
| Длина соединительных кабелей, м: |
| моноблок – блок генераторов | 0,7 |
| аппарат – ЭВМ (оптический кабель) | 2,5 |
| сетевой шнур | 1.5 |
*ПРИМЕЧАНИЕ: при повторно-кратковременном режиме работы
1 мин - нагрузка, 5 мин - пауза
ИРИ обеспечивает электромагнитную совместимость и радиационную защиту
согласно действующим ГОСТ СанПиН 2.6.1.2369-08.
Управление ИРИ – по двум каналам:
1. быстрый канал - через аппаратное соединение пульта (открытый коллектор): включение/выключение анодного напряжения;
2.основной канал – оптоволоконный с РС, через порт USB
оперативная среда Windows XP или Linux.
Функции интерфейса: уставка ускоряющего напряжения, анодного тока,экспозиции, включение режима автотестирования, текущая цифровая и графическая визуализация анодного напряжения, тока, температуры, ШИМ и т.д.
Защита и автоматическое отключение высокого напряжения и передачу
данных о возникшей ситуации на управляющую РС:
- при серийном пробои в рентгеновской трубке или высоковольтном
блоке (на аппаратном и программных уровнях);
- при превышении анодного напряжения (на аппаратном и программном уровне);
- при превышении анодного тока (на аппаратном и программном уровне);
- при перегрузке силового каскада (на аппаратном и программном уровне);
- при нарушении связи ИРИ с ЭВМ.
|
