РЕНТГЕНОВСКАЯ ТЕХНИКА ЛАБОРАТОРНО-ИЗМЕРИТЕЛЬНОГО НАЗНАЧЕНИЯ.
|
Генерирующие источники рентгеновского излучения на базе минитрубок.
Описание
Миниатюрные стабилизированные источники рентгеновского излучения (ИРИ) разработаны для применения в составе РФА, газоанализаторов, лабораторных приборов и т.д… Представленная линейки ИРИ отличается высокой энерго-экономичностью, малым весом и габаритами, а так же возможность запитывания от различных внешних источников питания. Имеются варианты питания от ~220В, +12В; +24В и различные типы аккумуляторных батарей.

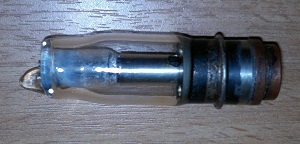

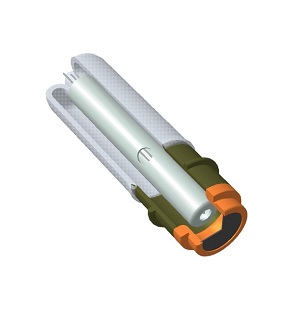

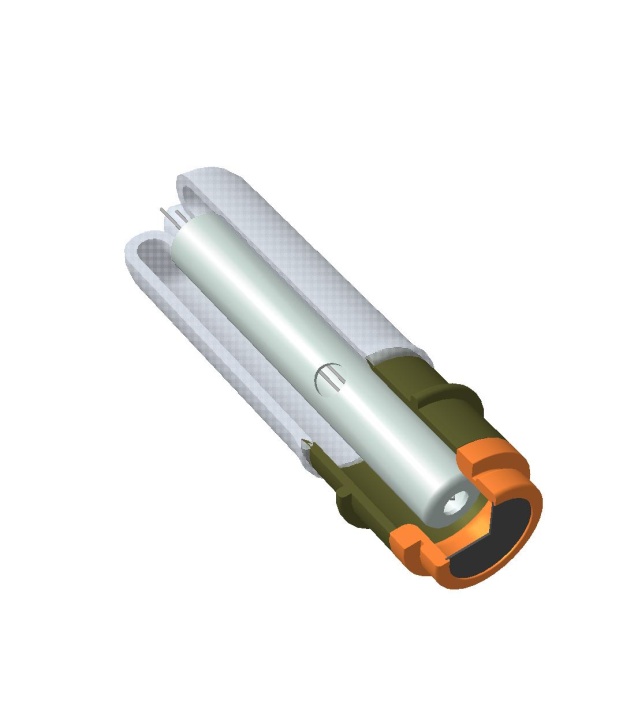

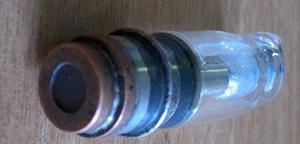

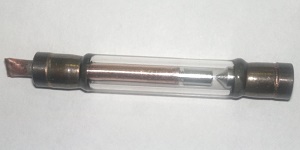

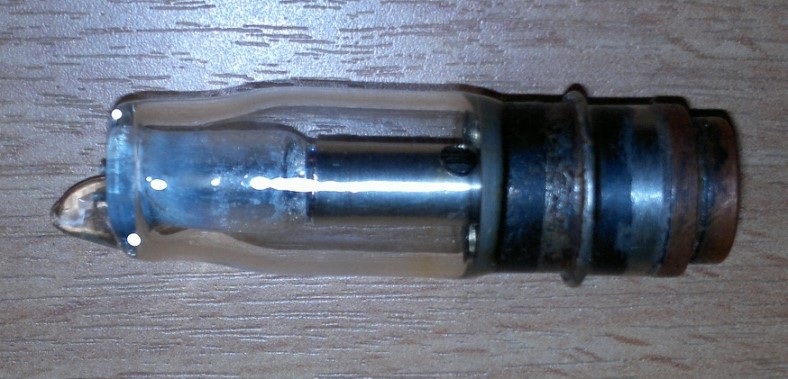

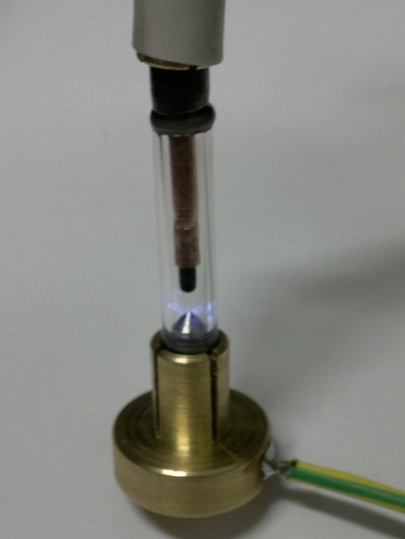

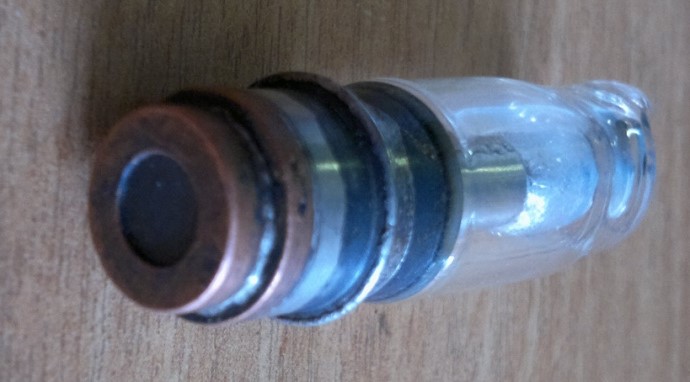

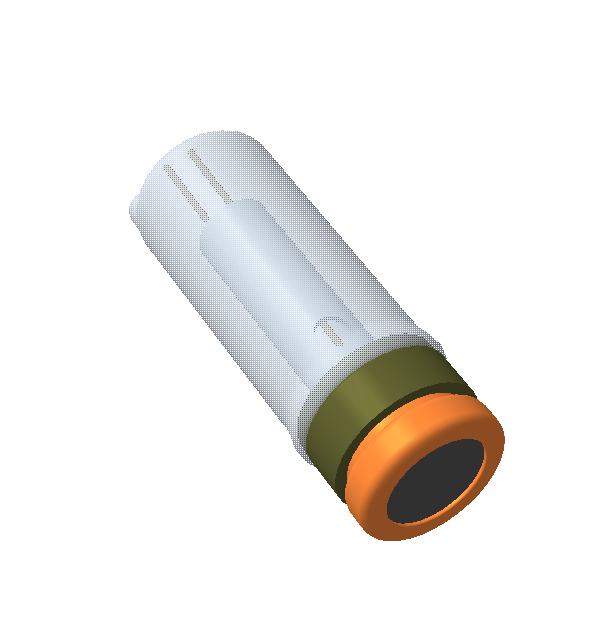

В начале 2015 года нам удалось закончить разработку уникальных рентгеновских минитрубок. Именно их применение в ИРИ позволяет значительно сжать размеры приборов, понизить энергопотребление, а так же более точно стабилизировать и коммутировать анодный ток. Уникальность этих трубок определяется наличием полевых катодов на основе нано-углеродистой структуры. Очевидным преимуществом такой конструкции является: отсутствие дополнительных энергопотерь на термоэмиссию, отсутствие разогрева трубки, высокая скорость управления анодным током, формирование фокального пятна любого размера и формы и т.д.. В зависимости от типа катодного узла различают трубки диодного типа, триодного с катодно-сеточным, катодно-апертурным и катодно-фасеточным управлением. Полевые катоды у нас успешно работают в конструкциях, как с прострельными, так и с массивным анодом. Проработанные варианты выхода рентгеновского пучка у данного типа трубок следующие: с панорамным, торцевым, сферическим, щелевым и боковым. Исходя из вышеизложенного, очевидно, что под любую, даже самую нестандартную задачу, можно сконструировать рентгеновскую трубку при использовании которой ИРИ будет наиболее оптимальным. Имеющаяся у нас технологии нанесения на мишень анода, практически, любых металлов, делает возможным встроить К- и (или) –L линии характеристического излучения в рабочий диапазон спектра.
Миниатюрные стабилизированные источники рентгеновского излучения (ИРИ) разработаны для применения в составе РФА, газоанализаторов, лабораторных приборов и т.д… Представленная линейки ИРИ отличается высокой энерго-экономичностью, малым весом и габаритами, а так же возможность запитывания от различных внешних источников питания. Имеются варианты питания от ~220В, +12В; +24В и различные типы аккумуляторных батарей.
Линейка ИРИ состоит из трёх основных модификаций:
1) портативный стабилизированный ИРИ-15-1
Тип исполнения - однокорпусной.
Схема включения рентгеновской трубки - однополярная, с заземлением анода.
В аппарате предусмотрены два режима работы.
а) произвольный; б) по таймеру.
Органы локального управления включают в себя светодиодную трёхдекадную индикацию для установки анодного напряжения «кВ», анодного тока «мА» и экспозиции
«мин/сек». Две клавиши установки «кВ», две клавиши установки «мА», две клавиши установки «мин/сек», клавишу «СТАРТ», клавишу «СТОП».
Цветовая светодиодная индикация: «Вкл. питания», «Высокое напряжение», «Неисправность», «Перегрев»
Внешнее управление – осуществляется через стандартный порт RS-232.
Системы защит с автоматическим отключением генерации и индикацией ошибки при:
- высоковольтном пробои;
- превышении допустимого порога анодного напряжения;
- превышении допустимого порога анодного тока;
- превышении допустимой температуры анода рентгеновской трубки или силового каскада;
- превышении допустимой мощности в силовом каскаде;
- недопустимое понижение или повышение напряжения питания.
Диапазон регулирования анодного напряжения от 2 до 15кВ.
Дискретность регулировки 0,25кВ.
Пульсации анодного напряжения не более 0,5%.
Стабилизация анодного напряжения не хуже 1%.
Время выхода на режим от 0 до 15кВ (при I=1мА) не более 2с.
Диапазон регулировки анодного тока от 0,0 до 1мА.
Дискретность регулировки 0,05мА.
Устанавливаемое время экспозиции от 1 сек до 999 мин.
Тип рентгеновской трубки триодный, полевой катодно-сеточный узел.
Выходное окно рентгеновского пучка торцевой, Be, толщина 100мкм.
Угол выхода излучения 130° (после первичного коллиматора) 5°; 20°; 45°.
Максимальная мощность на аноде трубки, равная произведению анодного напряжения на анодный
ток: 15 Вт – не более 5 мин, пауза – 5мин.; 6 Вт – постоянный.
Материал мишени Ti; Cr; Mo; Fe; Сu; Ag.
Напряжения питающей однофазной сети переменного тока
50 Гц - 220 В (или постоянное +12; +24В).
Максимальная потребляемая мощность не более 21ВтГабариты 100 × 60 ×45мм.
Масса не более 420г.
2) повышенной компактности стабилизированный ИРИ-12-0,5
Тип исполнения - однокорпусной
Схема включения рентгеновской трубки - однополярная, с заземлением анода
Цветовая светодиодная индикация: «Вкл. питания», «Высокое напряжение», «Неисправность», «Перегрев».
Управление:
а) через стандартный порт RS-232;
б) по аналоговым сигналам (уровень Uанод. ; Iанод. ; «Старт»; «Стоп».
Системы защит с автоматическим отключением генерации и индикацией ошибки при:
- высоковольтном пробои;
- превышении допустимого порога анодного напряжения;
- превышении допустимого порога анодного тока;
- превышении допустимой температуры анода рентгеновской трубки или силового каскада;
- превышении допустимой мощности в силовом каскаде;
- недопустимое понижение или повышение напряжения питания.
Диапазон регулирования анодного напряжения от 2 до 12кВ.
Регулировка плавная.
Пульсации анодного напряжения не более 0,5%.
Стабилизация анодного напряжения не хуже 1%.
Время выхода на режим от 0 до 15кВ (при I=1мА) не более 1с.
Диапазон регулировки анодного тока от 0,0 до 0,5мА.
Тип рентгеновской трубки триодный, полевой катодно-апертурный узел.
Тип выхода рентгеновского пучка панорамный.
Эквивалент поглощения 0,65мм Al.
Максимальная мощность на аноде рентгеновской трубки:
6 Вт – не более 15 мин, пауза – 5мин.;
3 Вт – постоянный.
Материал мишени Fe; Cu; W.
Напряжения питания постоянного тока +12 или +24В.
Максимальная потребляемая мощность не более 10Вт.
Габариты 82 × 48 ×25мм.
Масса не более 230г.
3) миниатюрный стабилизированный ИРИ-9-0,1
Тип исполнения - однокорпусной
Схема включения рентгеновской трубки - однополярная, с заземлением анода
Цветовая светодиодная индикация: «Вкл. питания», «Высокое напряжение», «Неисправность»
Управление:по аналоговым сигналам (уровень Uанод. ; Iанод. ; «Старт»; «Стоп».
Системы защит с автоматическим отключением генерации и индикацией ошибки при:
- высоковольтном пробои;
- превышении допустимого порога анодного напряжения;
- превышении допустимого порога анодного тока;
Диапазон регулирования анодного напряжения от 5 до 9кВ.
Регулировка дискретная 5кВ; 7кВ; 9кВ.
Пульсации анодного напряжения не более 0,5%.
Стабилизация анодного напряжения не хуже 1%.
Время выхода на режим от 0 до 15кВ (при I=1мА) не более 1с.
Диапазон регулировки анодного тока от 0,0 до 0,12мА.
Регулировка плавная.
Тип рентгеновской трубки диодный, полевой штырьевой катод.
Тип выхода рентгеновского пучка:
вариант А прострельный, торцевой.
Материал мишени Ti; Cr; Mo; Fe.
Выходное окно Ве; 100мкм.
вариант В массивный анод, панорамный.
Материал мишени Fe; Cu; W.
Эквивалент поглощения 0,5мм Al.
Максимальная мощность на аноде рентгеновской трубки 1 Вт – постоянный.
Напряжения питания постоянного тока +12В.
Максимальная потребляемая мощность не более 2Вт.
Габариты 60 × 35 ×20мм.
Масса не более 110г.
|
 |
