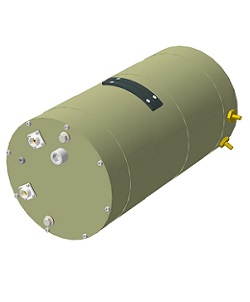

Вид моноблока РАД-170R

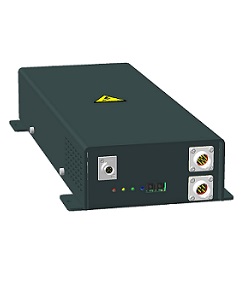

Вид блока генераторов
спереди

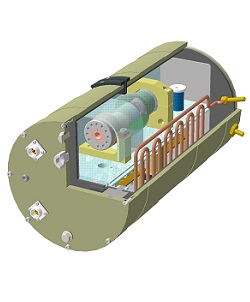

Вид моноблока РАД-170R в разрезе
|
Технические характеристики для:
Тип конструкции прибора: двухмодульный
I) Излучатель + низковолтный кабель
II) Блок генераторов
Максимальное напряжение на аноде |
170 кВ |
Пределы регулирования анодного напряжения, с шагом 1 кВ |
80..170 кВ |
Максимальный ток анода |
1 мА |
Пределы регулирования анодного тока |
0,5…1мА |
Максимальная мощность на аноде трубки, не менее |
170 Вт |
Напряжения питающей однофазной сети переменного тока, частотой 50 (60) Гц |
220 В |
Корректор мощности (при VAC=230В) |
PF>0,95 |
Полная мощность потребляемая от сети однофазного тока (50 Гц, 220 В ±10%) не более |
0,25 кВА |
Угол выхода пучка: |
6° х 80° |
Скорость подъёма напряжения на аноде трубки, кВ.с-1, не хуже |
26 |
Габаритные размеры аппарата, не более, мм: |
моноблок Ø219х415
блок генераторов 420х180х70 |
Масса аппарата, не более, кг: |
моноблок - 45
блок генераторов - 3,5 |
Длина соединительных кабелей, м:
Кабель обратной связи моноблок-блок генераторов
Кабель силового входа моноблок-блок генераторов
Оптический кабель аппарат – управляющая ЭВМ
Сетевой шнур |
0,8
0,8
2
1.5 |
Условия эксплуатации:
рабочая температура:
влажность при температуре 25О С: |
+1ОС .. +40ОС
до 90 % |
Управление ИРИ – по двум каналам:
1. Быстрый канал - через аппаратное соединение пульта (открытый коллектор): включение/выключение анодного напряжения;
2. Основной канал – – оптоволоконный с РС, через порт USB оперативная среда Windows XP,7,8 или Linux. Функции интерфейса: уставка ускоряющегонапряжения, анодного тока,экспозиции, включение режима автотестирования, текущая цифровая и графическая визуализация анодного напряжения, тока, температуры, ШИМ и т.д
Защита и автоматическое отключение высокого напряжения и передачу
данных о возникшей ситуации на управляющую РС:
- при серийном пробои в рентгеновской трубке или высоковольтном
блоке (на аппаратном и программных уровнях);
- при превышении анодного напряжения (на аппаратном и программном уровне);
- при превышении анодного тока (на аппаратном и программном уровне);
- при перегрузке силового каскада (на аппаратном и программном уровне);
- при нарушении связи ИРИ с ЭВМ.
|
