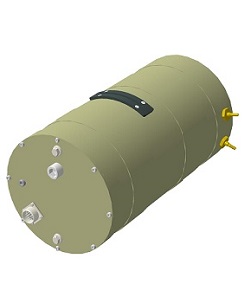

Вид моноблока РАД-200R

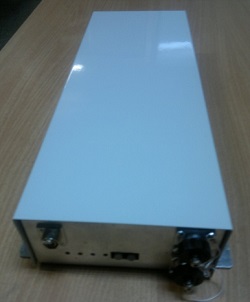

Вид блока генераторов
спереди

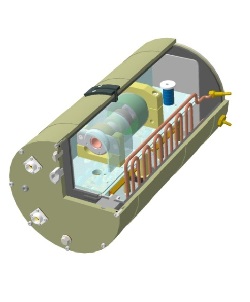

Вид моноблока РАД-200R в разрезе
|
Технические характеристики:
Тип конструкции прибора: двухмодульный
I) Излучатель + низковолтный кабель
II) Блок генераторов
Тип преобразователя: |
инверторный, высокочастотный (100 кГц) |
Рентгеновская трубка |
однощелевая, с композитной анодной головкой (W+Cu) |
Анодный фокус |
0,7-0,8 мм |
Материал мишени |
W |
Геометрия выходного пучков |
веерная |
Диапазон ускоряющего напряжения |
80 – 200 кВ; |
Дискретность регулировки ускоряющего напряжения |
1 кВ |
Диапазон регулировки анодного тока |
0,15 - 1,5 мА |
Дискретность регулировки анодного тока |
0,1 мА |
Максимальная мощность |
300 Вт |
Стабильность ускоряющего напряжения |
не хуже 0.8% |
Пульсации (при I анодный = 1мА) не более |
0,25% |
Скорость выхода на заданный режим |
не дольше 200 мс |
Собственная фильтрация выхода |
эквивалентна 0,1 мм Al |
Диапазон рабочей температуры окр. среды |
от +1 до +40 ° С |
Охлаждение при Т внешней среды до +25°С |
воздушное, пассивное; |
Охлаждение при Т внешней среды свыше +25°С |
жидкостное (двухконтурное) |
Диапазон влажности окр. среды |
до 98% (относительной) |
Питание ИРИ |
однофазная сеть 50 – 60 Гц 220 В ± 20% |
Габариты излучателя |
Ø 219 Χ 415мм |
Габариты блока генераторов |
180 Χ 420 Χ 70мм |
Масса излучателя |
не более 48 кг. |
Масса блока генераторов |
3,5 кг |
Длина соединительных кабелей, м: |
|
моноблок – блок генераторов |
1,0 м |
аппарат – ЭВМ (оптический кабель) |
2,5 м |
сетевой шнур |
1.5 м |
Управление ИРИ – по двум каналам:
1. Быстрый канал - через аппаратное соединение пульта (открытый коллектор): включение/выключение анодного напряжения;
2. Основной канал – – оптоволоконный с РС, через порт USB оперативная среда Windows XP,7,8 или Linux. Функции интерфейса: уставка ускоряющего напряжения, анодного тока,экспозиции, включение режима автотестирования, текущая цифровая и графическая визуализация анодного напряжения, тока, температуры, ШИМ и т.д
Защита и автоматическое отключение высокого напряжения и передачу
данных о возникшей ситуации на управляющую РС:
- при серийном пробои в рентгеновской трубке или высоковольтном
блоке (на аппаратном и программных уровнях);
- при превышении анодного напряжения (на аппаратном и программном уровне);
- при превышении анодного тока (на аппаратном и программном уровне);
- при перегрузке силового каскада (на аппаратном и программном уровне);
- при нарушении связи ИРИ с ЭВМ.
|
