РЕНТГЕНОВСКАЯ ТЕХНИКА ТЕХНИЧЕСКОГО НАЗНАЧЕНИЯ.

Аппаратно-программный комплекс для растровой рентгенографии

Назначение: системы конвейерного или сканирующего типа с вычислениями повышенной точности для контрольно-пропускных систем, медицинские денситометры, 3D спектрометры, научно-исследовательская работа и т.д…
Система построена на базе аналога рентгеновской трубке с изменяемыми координатами фокусного пятна - 0,3 БПК8-100 (пр-во Россия).

Выборочные тех. параметры:

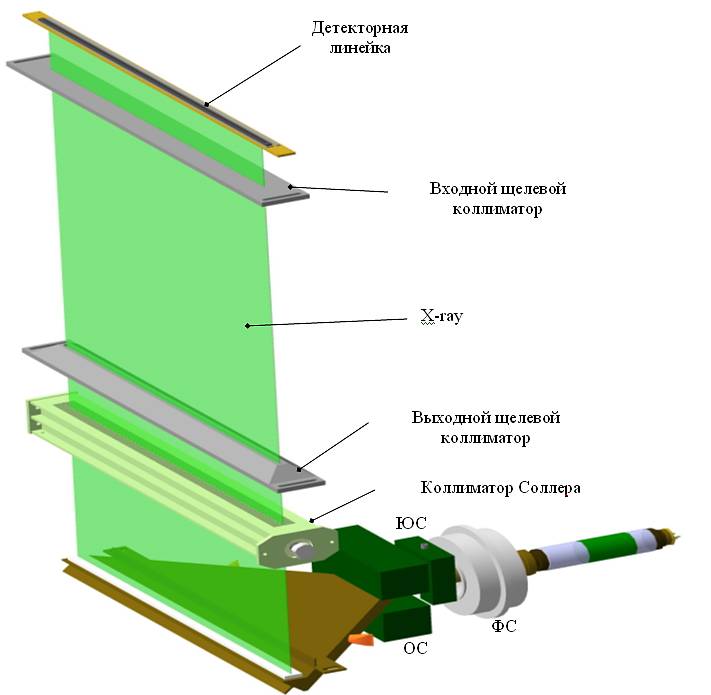

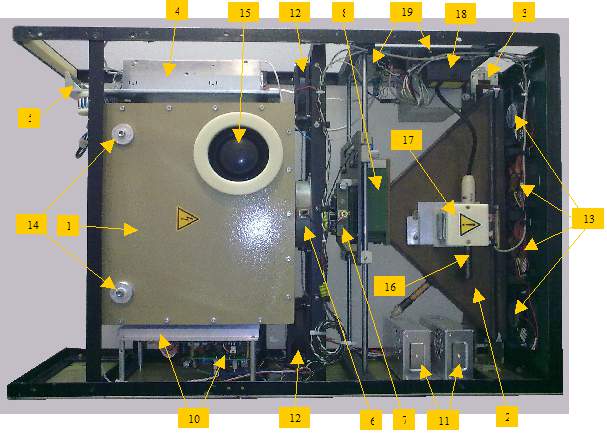

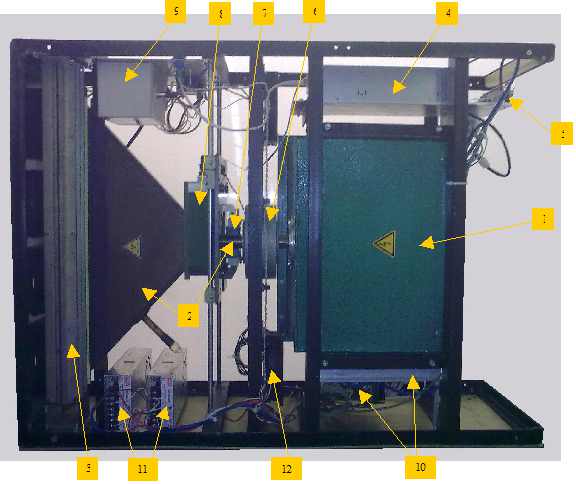

Состав изделия:

1. излучатель с системой охлаждения и защиты от нереализуемого рентгеновского излучения

2. Система коллимации: пластинчатый коллиматор, 2 щелевых коллиматора

3. РПУ

4. ФОС

5. Система детектирования

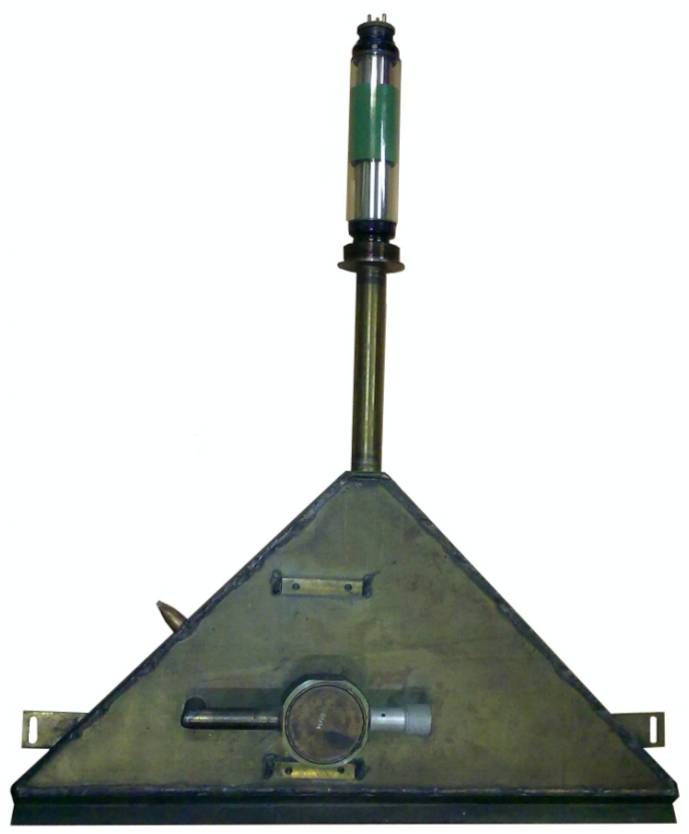

ИЗЛУЧАТЕЛЬ

Диапазон анодного напряжения 50 - 140 кВ;

Размеры рабочее поля мишени: 500 на 18 мм;

Материал мишени W;

Максимальная отводимая мощность в режиме динамической развёртки 300 Вт;

Режим работы долговременный;

Охлаждение анодной части принудительное жидкостное;

Защита от нереализуемого рентгеновского излучения в соответствии с СанПиН 2.6.1.2369-08

СИСТЕМА КОЛЛИМАЦИИ

Тип коллиматора (съёмный) линейный, однокоординатный;

Длина рабочего поля 500 мм;

Глубина апертуры 60 мм;

Размер апертуры 1,0мм

РПУ (для трёх- электродной трубки)

Тип РПУ - моноблочный однополярный, с заземлённым анодом;

Кол-во генераторов: главный, накальный, сеточный.

Максимальная выходная мощность главного генератора 500 Вт;

Диапазон регулирования анодного напряжения 30 - 140кВ;

Пульсации анодного напряжения при I анод. = 1мА не более 0,5%;

Стабильность анодного напряжения не хуже 0,5%;

Диапазон регулирования анодного тока 0,2 - 3мА;

Стабильность анодного тока на 0,5 мА не хуже 0,5%;

Минимальная скорость выхода кВ и мА на заданный режим (без модулятора) не хуже 3,0 с;

Диапазон регулировки фокального пятна (смещением) от 0,2 до 2,5 мм.

Управление параметрами РПУ - ускоряющим напряжением, анодным током, модуляцией и экспозицией осуществляется от РС стандартной конфигурации или от другого внешнего цифрового устройства.

Защита 5 уровней

ФОКУСИРУЮЩАЯ ОТКЛОНЯЮЩАЯ СИСТЕМА (ФОС)

1. Основная отклоняющая система (развёртка) (ОС) частота 0 - 500 Гц

2. Юстировочная система (ЮС) частота 0 - 2 КГц

3. Электро-магнитная фокусировка (ФС)

форма развёртки:
