Генератор рентгеновского излучения РАД-140М

Генератор рентгеновского излучения (источник рентгеновского излучения - ИРИ) предназначен для использования в составе контрольно-пропускных рентгеновских комплексов конвейерного типа.
ИРИ обеспечивает продолжительный режим включения при выходной мощности до 150 Вт.

ИРИ должен удовлетворять нижеизложенным требованиям:

 Технические характеристики

Тип конструкции прибора одномодульный

Тип преобразователя инверторный, высокочастотный (100 кГц)

Рентгеновская трубка двух щелевая, с композитной анодной головкой

Анодный фокус 0,6 мм

Материал мишени W

Геометрия выходных пучков веерная

1. Перпендикулярно рентгенооптической оси, ширина окна 3 мм, угол 80°

2. 30° относительно рентгенооптической оси, ширина окна 3 мм, угол 80°.

Тип конструкции генератора одномодульный

Диапазон ускоряющего напряжения 20 - 150 кВ;

Дискретность регулировки ускоряющего напряжения 1 кВ;

Диапазон регулировки анодного тока 0,2 - 1,2 мА;

Дискретность регулировки анодного тока 0,1 мА;

Максимальная мощность 150 Вт;

Стабильность ускоряющего напряжения не хуже 8 x10^-2 % за 10мин, пульсации (при I _{анодный} = 1мА) не более 0,25%;

Скорость выхода на заданный режим не дольше 1,0 сек;

ИРИ обеспечивает электромагнитную совместимость согласно ГОСТ

Радиационная защита соответствует с СанПиН 2.6.1.2369-08

Собственная фильтрация выхода эквивалентна 0,3 ммAl;

Диапазон рабочей температуры окр. среды от +5 до +50°С

Охлаждение:

- при Т внешней среды до +40°С воздушное, пассивное;

- при Т внешней среды более +40°С жидкостное (двухконтурное)

Диапазон влажности окр. среды до 98% (относительной)

Управление ИРИ - по двум каналам:

1. быстрый канал - через аппаратное соединение пульта (открытый коллектор) включение/выключение анодного напряжения;

2. основной канал - опто- волоконный с РС, через порт USB оперативная среда Windows XP или Linux

Функции интерфейса: уставка ускоряющего напряжения, анодного тока, экспозиции, включение режима автотестирования, а текущая цифровая и графическая визуализация анодного напряжения, тока, температуры, ШИМ и т.д.

Защита и автоматическое отключение высокого напряжения и передачу данных о возникшей ситуации на управляющую РС:

• - при серийном пробои в рентгеновской трубке или высоковольтном блоке (на аппаратном и программных уровнях);

• - при превышении анодного напряжения (на аппаратном и программмном уровне);

• - при превышении анодного тока (на аппаратном и программном уровне);

• - при перегрузке силового каскада (на аппаратном и программном уровне);

• - при перегреве рентгеновской трубки или силовых узлов;

• - при нарушении связи ИРИ с ЭВМ.

Питание ИРИ от стандартной однофазной сети 50 - 60 Гц 220 В ±20%.

Габариты: 150x360x386мм (без ручек); 190x360x386мм (с ручками)

Масса аппарата не более 33 кг.

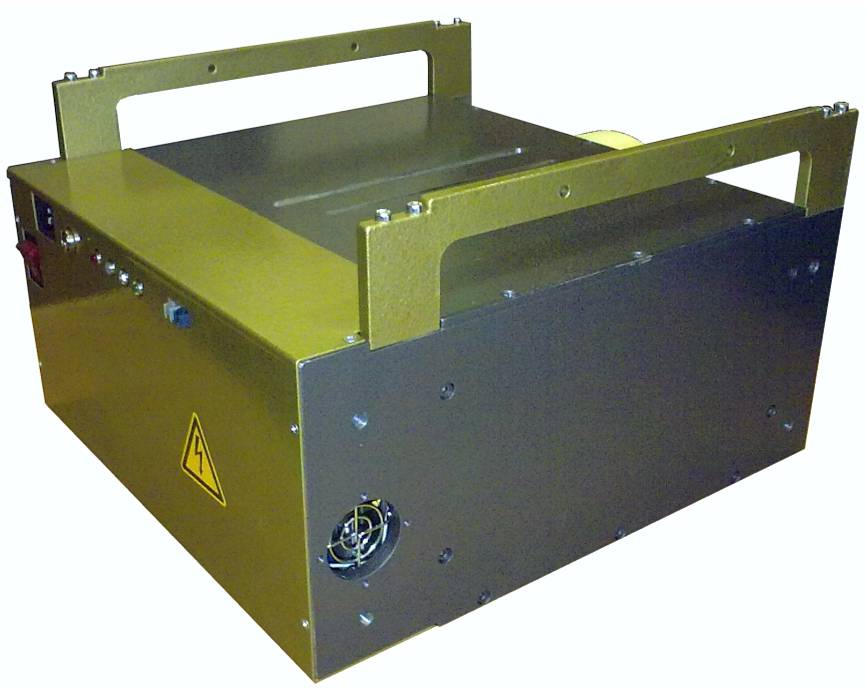

Внешний вид аппарата

РАД-140

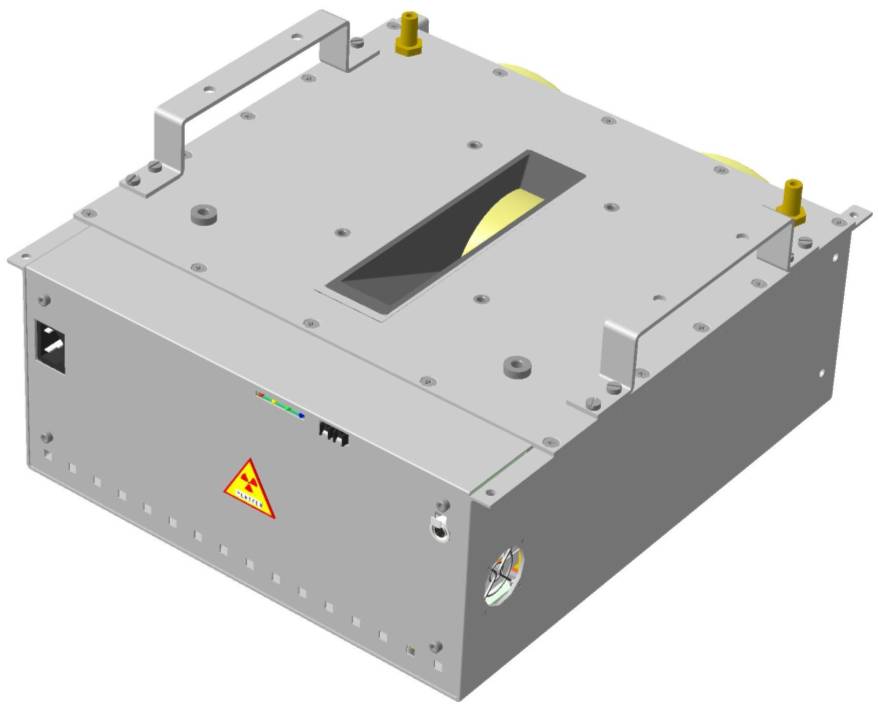

Внешний вид аппарата

РАД-140М

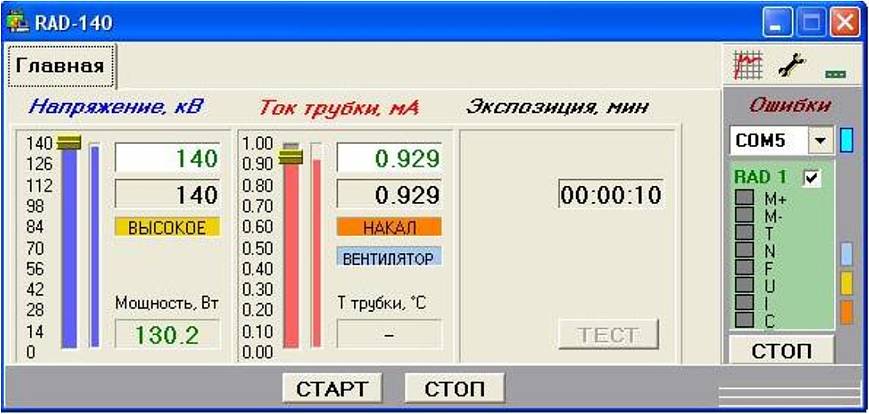

Оформление интерфейса
