Генераторы рентгеновского излучения «GX65/150К»

 Назначение

Генератор предназначен для преобразования электрической энергии в тормозное (рентгеновское) излучение с диапазоном ускоряющего напряжения от 40 до 150 КВ.
Основная область применения генератора - медицина (передвижные и стационарные рентгеновские установки, цифровые и плёночные флюорографы):

• · режим рентгенографии (повторно-кратковременный)
• · режим рентгеноскопии (продолжительный)
• · режим планарной томографии

Форма выходного пучка после первичного коллиматора - конусная, до 30°. Управление и индикация узлов генератора осуществляется посредством оптоволоконного подключения к ЭВМ или собственному пульту управления.

Технические характеристики

Тип конструкции двухмодульный (блок генераторов + излучатель)

Тип преобразователя инверторный, высокочастотный (170 кГц)

Тип рентгеновской трубки DI9-12/50-150

Фокусы Большой 2,0мм,  Малый 0,6мм

Угол выхода рентгеновского пучка 30°

Скорость вращения анода 3 000 об/мин

Режимы работы генератора: повторно-кратковременный и постоянный

большой фокус

• - 65 кВт продолжительность включения 0,05 сек, пауза не менее 10 с;
• - 50 кВт Вт продолжительность включении 0,1 сек, пауза не менее 10 с;

малый фокус

• - при максимальной мощности 12 кВтВт продолжительность включения не более 0,1 сек, пауза не менее 10 сек;

постоянный

• - при нагрузке 400 Вт продолжительность включения (воздуха=35°С) не более 5 мин, пауза не менее 60 сек

Диапазон регулировки ускоряющего напряжения 40 - 150 кВ

Дискретность регулировки ускоряющего напряжения 1 кВ

Диапазон регулировки анодного тока в режиме рентгенографии:

Большой фокус: 25,0 - 650 мА

Малый фокус: 1,0 - 250 мА

Дискретность регулировки анодного тока в режиме рентгеноскопии 0,25 мА

Диапазон регулировки мАxS от 1 до 850 мАс

Время нарастания анодного напряжения до 120кВ/500мА не хуже 10^-6с

Управление параметрами генератора (ускоряющее напряжение, анодный ток, экспозиция и др.) осуществляется от РС стандартной конфигурации или пульта управления

Система защиты 7 уровней

Охлаждение излучателя воздушное, пассивное

Оповещение включённого высокого напряжения звуковая и световая индикация

Питание от стандартной трёхфазной сети 380В±x60Гц

Габариты:

• блока генераторов 440 x 280 x 140мм
• излучателя x190 x 500мм

Масса:

• блок генераторов не более 29 кг
• излучателя не более 20 кг

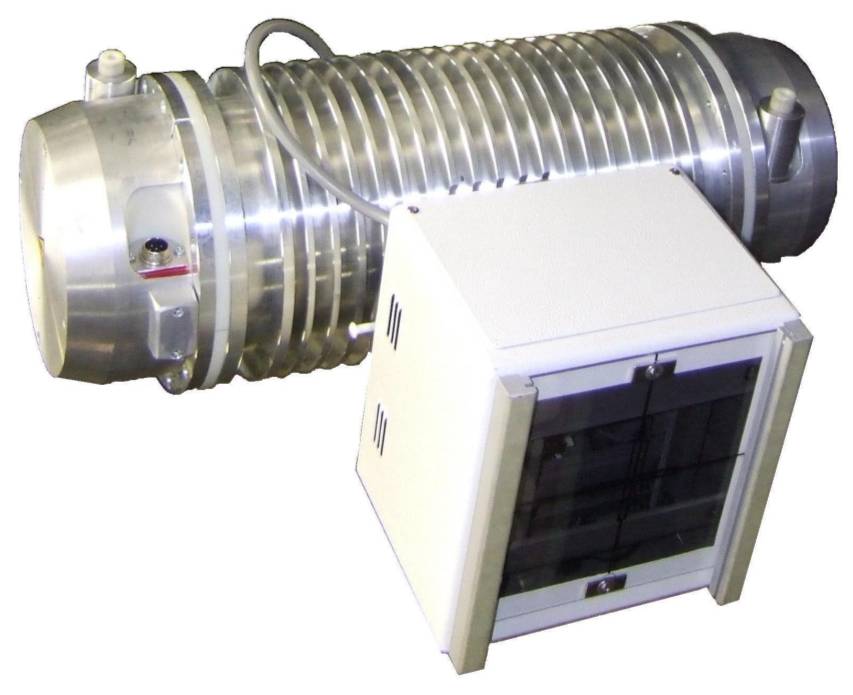

Излучатель с диафрагмой GX65/150K

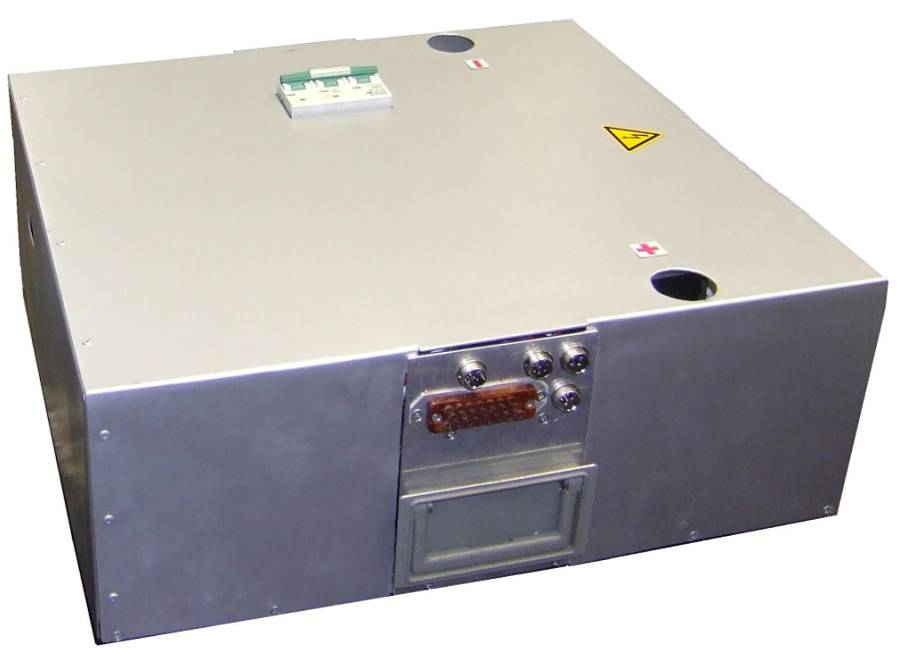

Блок генераторов GX65/150K
